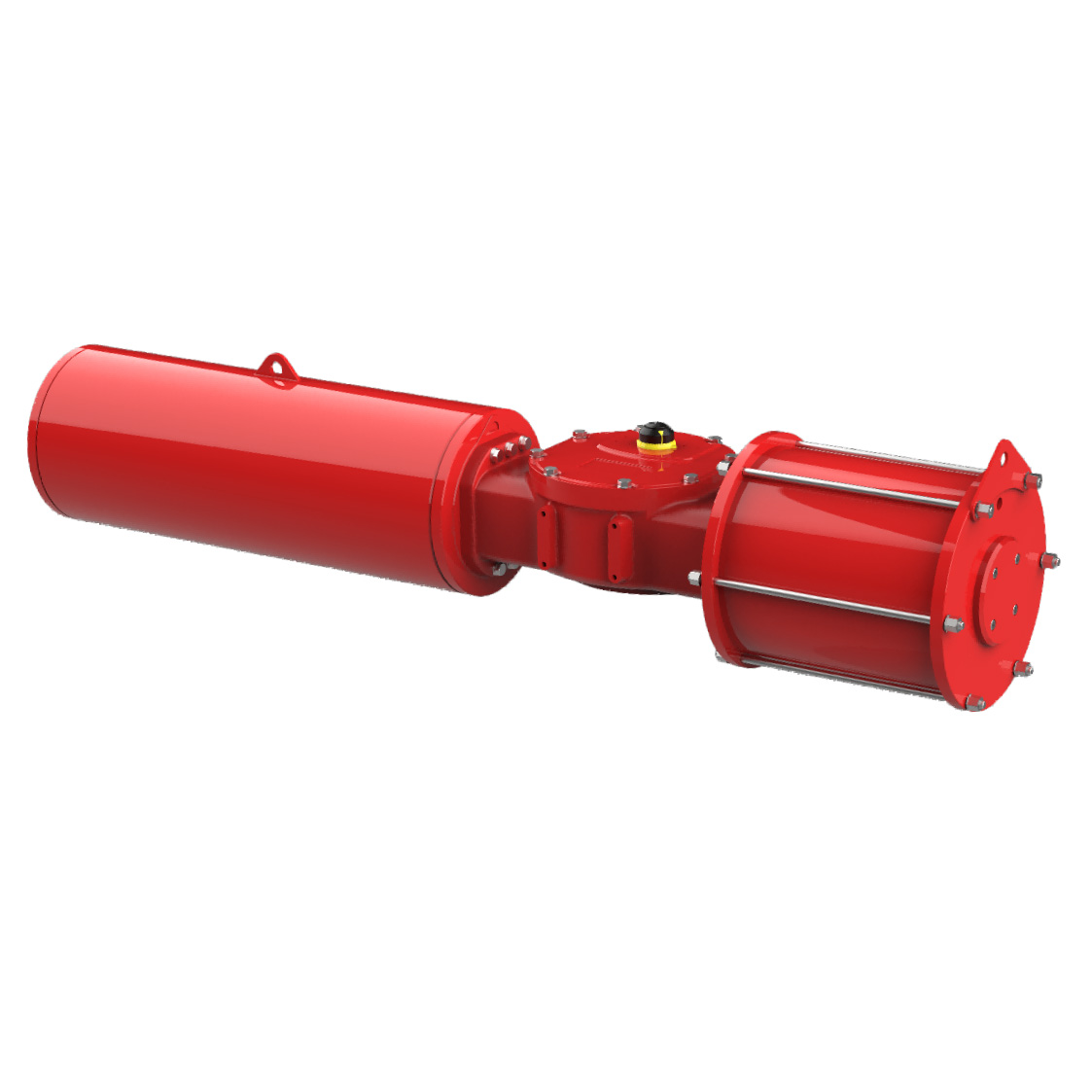

محرک یوغ اسکاتلندی سنگین

1. مقدمه محصول

محرک های یوک اسکاتلندی در درجه اول عملیات شیر ​​را خودکار می کنند. آنها حرکت خطی را به طور مؤثر به حرکت چرخشی تبدیل می کنند. مکانیسم اصلی یوغ اسکاتلندی شامل یک بلوک کشویی است که در یک یوغ ثابت حرکت می کند. این تعامل بین بلوک کشویی و یوغ برای عملکرد محرک بسیار مهم است. با حرکت پیستون ، بلوک کشویی را در امتداد یوغ سوق می دهد و یک حرکت چرخشی ایجاد می کند. این طرح امکان فعال سازی صاف و کنترل شده را فراهم می کند.

2. پارامتر محصول (مشخصات)

مدل: سری JHD

گشتاور خروجی بهار: 424n.m - 81421n.m

ساختار: یوغ اسکاتلندی

کاربرد: شیر توپ ، شیر پروانه ، شیر پلاگین و سایر دریچه ها

فشار تأمین هوا: 3 - 8 بار

ماده سیلندر: فولاد کربن

مواد بدنه مرکزی: آهن انعطاف پذیر یا فولاد کربن

کنترل منبع هوا: از طریق هوای فشرده شده فیلتر شده ، بدون نیاز به روغن روغن کاری ، روغن باید برای NBR در شرایط روانکاری مناسب باشد.

دمای محیط قابل اجرا:

استاندارد -20 ℃ 80 ℃

دمای پایین -40 ℃ ~ 80 ℃

دمای بالا -15 ℃ 150 ℃

فلنج استاندارد: ISO 5211

سکته مغزی: 90 درجه (+/- 5 درجه)

زندگی خدمات: طبق EN 15714-3

3. ویژگی های محصول

Scotch Yoke Pneumatic Actuator Double JHD2E0410YS دارای ویژگی های زیر است:

● ساختار: نوع بازگشت بهار یوغ اسکاتلندی سنگین.

● اصطکاک کم ، عمر طولانی با توجه به EN 15714-3.

● در شیرهای سکته مغزی زاویه ای ، دریچه های توپ ، دریچه های پروانه ای ، دریچه های پلاگین و سایر دریچه ها اعمال می شود.

flang flange مطابق با ISO 5211.

co پوشش سطح آهن انعطاف پذیر یا سطح فولاد کربن با نقاشی با نقاشی.

● گواهی به دست آمده: ATEX ، EAC ، CE ، SIL3 ، ISO9001: 2015 گواهی.

products محصولات سطح بالا ، کیفیت عالی ، سیستم صدور گواهینامه کامل.

● کلیه محصولات موجود در کارخانه تحت آزمایش دقیق قرار می گیرند ، هر فرد برای شناسایی سریع و سرویس ردیابی کامل با کد ردیابی مشخص می شود.

● ماژولار عملکردی: ماژولار پنوماتیک ، مدولار بهار ، درایو مسکن ماژولار و غیره ، همه ماژول ها را می توان مونتاژ کرد و با یکدیگر جایگزین کرد. تولید محصول در عملکرد و حفظ آن آسان تر است.

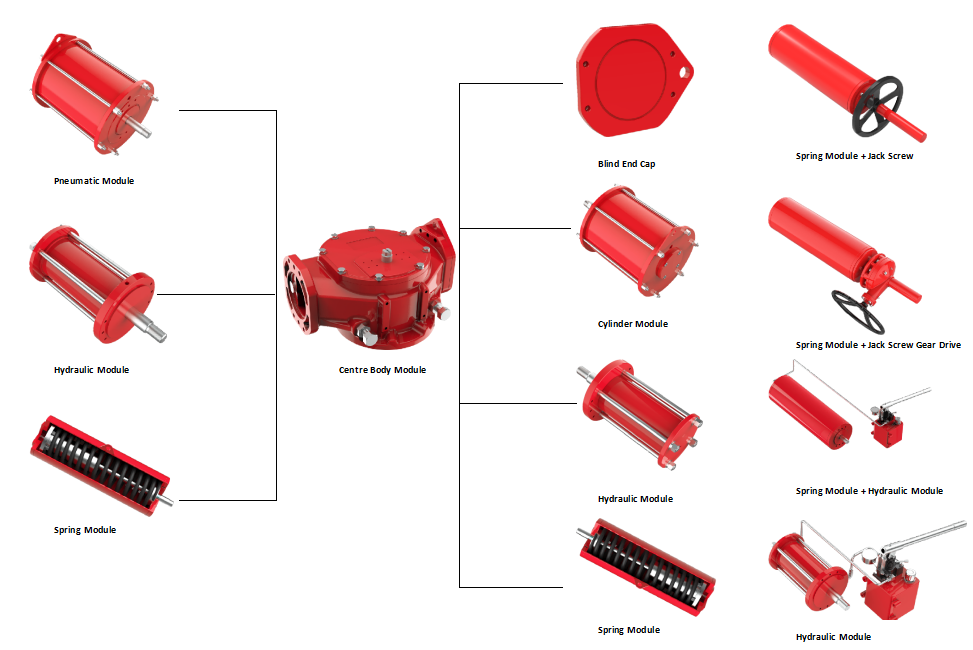

4. گزینه Module

پرسش

س: آیا شما تولید کننده هستید یا یک شرکت بازرگانی؟
پاسخ: ما یک تولید کننده هستیم که بیش از 20 سال در محرک های پنوماتیک و اپراتورهای دنده تخصص داریم ، در Taizhou ، استان ژجیانگ ، چین.

س: اگر من به محرک Yoke Scotch Cotch Duty شما علاقه مند هستم ، چه زمانی می توانم نقل قول شما را دریافت کنم؟
پاسخ: تمام سوالات شما ظرف 24 ساعت پاسخ داده می شود.

س: آیا می توانید مطابق نقشه های فنی مشتری خود تولید کنید؟
پاسخ: بله ، ما خدمات شخصی سازی شخصی را ارائه می دهیم.
